Tomada frouxa, que não segura mais o plugue do carregador. Interruptor que falha, estala ou precisa ser apertado várias vezes para a luz acender. Espelho amarelado que destoa da parede recém-pintada. Tomada antiga, no padrão de dois pinos, que obriga a casa inteira a viver cheia de adaptadores. Trocar tomadas e interruptores é um dos pequenos reparos mais comuns em qualquer casa, e, com os devidos cuidados, dá para fazer sem precisar chamar ninguém.
Mas eletricidade não perdoa improviso. Um fio mal apertado pode gerar aquecimento, um terminal trocado pode deixar um aparelho sem proteção e um circuito energizado pode causar um choque grave. Por isso, o segredo desse tipo de reparo não está na habilidade manual, e sim no método: seguir cada etapa com atenção, confirmar a ausência de energia antes de tocar em qualquer fio e saber reconhecer o momento de parar.
Neste guia do Casa Sem Perrengue, você vai entender quando é hora de trocar uma tomada ou um interruptor, aprender a identificar os fios e o padrão brasileiro de tomadas, conhecer as ferramentas necessárias, seguir o passo a passo completo para cada peça e, principalmente, descobrir quando o serviço deixa de ser um reparo simples e passa a exigir um eletricista.
Segurança em primeiro lugar
Antes de qualquer coisa, é preciso deixar claro o princípio que guia todo este guia: nunca se trabalha em uma tomada ou interruptor com o circuito energizado. Não importa se o reparo parece rápido, se “é só um fio” ou se alguém garante que “dá para fazer com a luz ligada”. O risco de choque é real, e as consequências podem ser graves.
Além de desligar o disjuntor, trabalhe com calma, em um horário com boa luz natural ou com uma lanterna à mão, avise as pessoas da casa que o serviço está sendo feito, para que ninguém religue o disjuntor por engano, e mantenha crianças e animais longe da área. Esses cuidados simples fazem parte do reparo tanto quanto apertar os parafusos.
Quando é hora de trocar uma tomada ou interruptor
Alguns sinais indicam que a peça precisa ser substituída. A tomada frouxa, que não segura o plugue, é o mais comum, e além de incômoda pode gerar mau contato e aquecimento. Peças quebradas, trincadas ou com partes soltas também precisam ser trocadas, assim como o interruptor que falha ou exige várias tentativas para funcionar. Faíscas ao conectar aparelhos ou acionar o interruptor são outro sinal de alerta, e a tomada no padrão antigo, que obriga o uso de adaptadores, também merece substituição. Por fim, existe a troca por motivo estético, como substituir espelhos amarelados ou modernizar o acabamento depois de uma pintura.
É importante prestar atenção a um grupo específico de sinais: marcas escuras, cheiro de queimado, plástico derretido ou aquecimento na tomada ou no interruptor. Esses sintomas podem indicar problemas na fiação ou sobrecarga no circuito, e não apenas uma peça gasta. Nesses casos, trocar só a tomada pode esconder o problema real, e a avaliação de um eletricista é o caminho mais seguro.

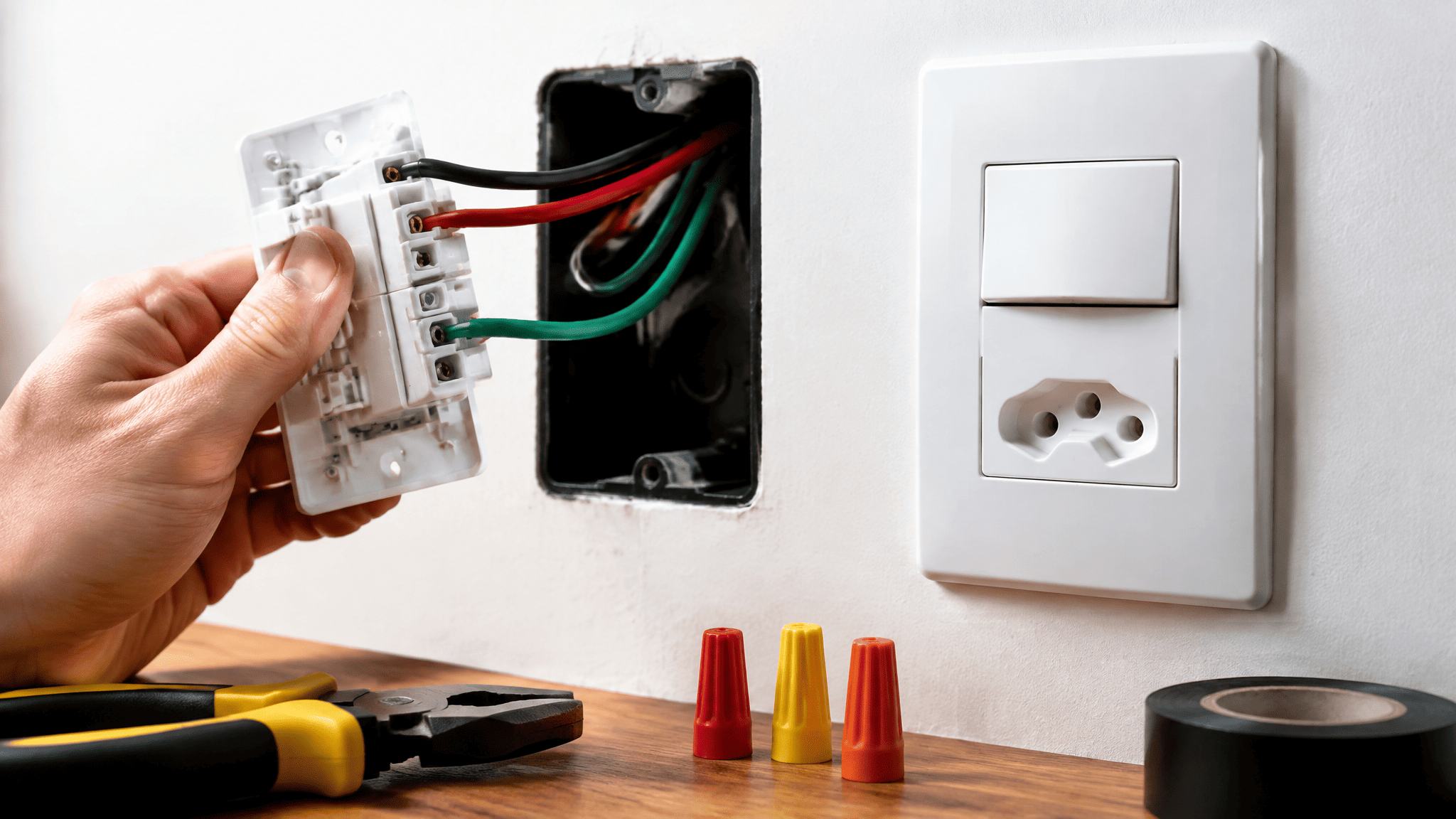

Entenda os fios e a tomada padrão brasileiro
Na maioria das instalações residenciais no Brasil, você vai encontrar três tipos de fio. O fase é o fio que traz a energia e pode ter várias cores, como preto, vermelho, marrom ou branco. O neutro fecha o circuito e, pela norma técnica brasileira, deve ser azul-claro. E o terra, ou fio de proteção, protege contra choques em caso de falha em algum aparelho e deve ser verde ou verde e amarelo. Nos interruptores, aparece ainda o retorno, que é o fio que leva a energia do interruptor até a lâmpada.
Existe, porém, um cuidado fundamental: em instalações antigas ou feitas sem seguir a norma, as cores podem não corresponder às funções. É comum encontrar neutros pretos, fases azuis ou ausência completa de fio terra. Por isso, nunca confie apenas na cor. Fotografe sempre a ligação original antes de soltar qualquer fio e, na dúvida sobre a função de cada um, confirme com a chave teste ou chame um profissional.
O padrão brasileiro de plugues e tomadas, definido pela norma NBR 14136, tem três orifícios: dois laterais, para fase e neutro, e um central, ligeiramente deslocado, para o terra. Ele existe em duas versões. A tomada de 10A tem orifícios mais estreitos e atende a maioria dos aparelhos domésticos. A tomada de 20A tem orifícios mais largos e é destinada a aparelhos de maior potência. Essa diferença não é apenas no tamanho do furo, e ignorá-la pode trazer riscos.
Ferramentas e materiais necessários
O reparo exige poucas ferramentas, mas todas precisam estar em boas condições. Separe a tomada ou o interruptor novo, compatível com a caixa e a placa existentes, chaves de fenda e Phillips com cabo isolado, uma chave teste de neon ou um multímetro, um alicate descascador de fios, fita isolante para emergências, uma lanterna, já que a energia estará desligada, e o celular, para fotografar a ligação antes de mexer em qualquer coisa. Ferramentas com cabo isolado são uma camada extra de proteção, mas não substituem o desligamento do disjuntor.
Muitas instalações atuais usam o sistema modular, formado por uma placa frontal (o espelho), um suporte que fica preso à caixa na parede e módulos encaixáveis, que são as tomadas e os interruptores propriamente ditos. Nesse sistema, muitas vezes você só precisa trocar o módulo com defeito, mantendo a placa e o suporte. Para acertar na compra, leve o módulo antigo à loja e procure um compatível, da mesma marca e da mesma linha, porque os encaixes variam entre fabricantes.
Se a troca for apenas estética, como substituir espelhos amarelados ou modernizar o acabamento, confira antes o tamanho da caixa embutida na parede. As mais comuns são a caixa 4×2, retangular e mais estreita, usada para uma ou duas tomadas e interruptores, e a caixa 4×4, quadrada, que comporta mais módulos. Placas de tamanhos diferentes não se encaixam, então medir antes evita voltas desnecessárias à loja. Em muitos casos, trocar apenas os espelhos de todos os pontos de um cômodo já transforma o visual do ambiente, e é uma mudança simples, desde que feita com o disjuntor desligado sempre que for preciso mexer nos módulos.
O primeiro passo é desligar o disjuntor correto no quadro de distribuição. Se os disjuntores não estiverem identificados, desligue o disjuntor geral da casa, por segurança. Em seguida, confirme que não há energia: encoste a chave teste nos orifícios da tomada e verifique que a lâmpada da chave não acende. Se ela acender, o circuito ainda está energizado, e você precisa voltar ao quadro e identificar o disjuntor certo.
Uma forma prática de descobrir qual disjuntor controla aquela tomada é ligar nela um aparelho simples, como um rádio ou uma luminária, e desligar os disjuntores um a um até o aparelho apagar. Quando encontrar o disjuntor correto, aproveite para etiquetá-lo com o nome do cômodo ou do circuito. Esse pequeno cuidado economiza tempo no próximo reparo e ajuda muito em emergências, como um curto-circuito ou um vazamento de água perto de uma tomada.
Com a energia confirmada como desligada, retire o espelho, soltando os parafusos ou desencaixando a placa frontal com cuidado. Depois, solte a tomada da caixa, retirando os parafusos que prendem a peça ou o suporte à parede, e puxe-a para fora devagar, sem forçar os fios. Assim que os terminais estiverem visíveis, repita o teste com a chave teste diretamente neles, para ter certeza absoluta.
Agora vem o passo que mais evita erros: fotografe a ligação. Antes de soltar qualquer fio, tire uma foto nítida mostrando exatamente qual fio vai em qual terminal. Essa foto será o seu mapa na hora de montar a peça nova. Só então solte os fios, afrouxando os parafusos dos terminais ou, em tomadas com conexão por encaixe rápido, pressionando a trava indicada pelo fabricante.
Com os fios soltos, faça uma inspeção cuidadosa. Se as pontas estiverem oxidadas, escurecidas ou danificadas, corte a ponta e descasque cerca de 1 centímetro do isolamento com o alicate descascador, deixando o cobre limpo e brilhante. Se, por outro lado, o isolamento estiver derretido, ressecado ou rachado ao longo do fio, pare o serviço: esse é um sinal de problema na fiação que precisa ser avaliado por um eletricista.
Para conectar a tomada nova, siga as marcações no verso da peça. O terra vai no terminal central, identificado pelo símbolo de aterramento, e a fase e o neutro vão nos terminais laterais, conforme as indicações do fabricante, geralmente L ou F para fase e N para neutro. Encaixe cada fio totalmente no terminal e aperte bem o parafuso. Depois, puxe levemente cada fio para confirmar que está firme. Nenhuma parte de cobre deve ficar exposta fora do terminal.
Por fim, acomode os fios dentro da caixa, dobrando-os com cuidado para que não fiquem esmagados, encaixe a tomada, parafuse e recoloque o espelho. Religue o disjuntor e teste a tomada com um aparelho simples, como um carregador ou uma luminária. Se notar faíscas, cheiro de queimado ou aquecimento, desligue imediatamente o disjuntor e revise a ligação ou chame um profissional.
Passo a passo: como trocar um interruptor
O interruptor simples, que acende uma lâmpada a partir de um único ponto, geralmente tem dois fios: a fase, que chega com energia, e o retorno, que segue até a lâmpada. O processo de troca é muito parecido com o da tomada. Desligue o disjuntor do circuito de iluminação e confirme a ausência de energia com a chave teste, retire o espelho, solte o interruptor da caixa, fotografe a ligação e solte os dois fios. Conecte os fios no interruptor novo, lembrando que, no interruptor simples, a ordem dos dois fios nos terminais não altera o funcionamento. Acomode os fios, fixe o interruptor, recoloque o espelho, religue o disjuntor e teste.
A situação muda quando o interruptor tem três fios. Nesse caso, provavelmente se trata de um interruptor paralelo, também chamado de three-way, usado para acender a mesma lâmpada a partir de dois pontos diferentes, como no início e no fim de uma escada ou de um corredor. A ligação é mais complexa, e trocar os fios de posição faz com que o sistema deixe de funcionar corretamente. Siga exatamente a foto da ligação original e, se tiver qualquer dúvida, chame um eletricista. O mesmo vale para interruptores com mais teclas, dimmers e interruptores inteligentes, que podem exigir ligações específicas indicadas pelo fabricante.
Quando chamar um eletricista
Saber a hora de parar é tão importante quanto saber fazer o reparo. Procure um profissional se encontrar fios derretidos, escurecidos ou com isolamento danificado, cheiro de queimado ou marcas de calor na caixa, fios soltos ou emendas malfeitas dentro da caixa, mais fios do que o esperado, sem identificação clara, ou fios de alumínio, comuns em algumas instalações antigas. Também é hora de chamar um eletricista quando você deseja aterrar tomadas que não têm fio terra, quando o disjuntor desarma ao ser religado, quando precisa trocar para uma tomada de 20A ou quando quer instalar uma tomada nova em outro ponto da casa, o que envolve passar fiação.
Erros comuns ao trocar tomada e interruptor
A maioria dos problemas nesse tipo de reparo vem de alguns erros que se repetem. A tabela abaixo resume os principais e suas consequências.
| Erro | Consequência |
|---|---|
| Não desligar o disjuntor | Risco de choque grave |
| Não testar com chave teste | Trabalhar com circuito energizado sem saber |
| Não fotografar a ligação | Ligar os fios nos lugares errados |
| Deixar cobre exposto | Curto-circuito e choque |
| Parafuso do terminal frouxo | Mau contato, aquecimento e risco de incêndio |
| Trocar 10A por 20A sem avaliar o circuito | Superaquecimento da fiação |
| Ligar terra no neutro | Risco de choque nos aparelhos |
Dicas extras de segurança elétrica em casa
Aproveitar o reparo para melhorar a segurança elétrica da casa é sempre uma boa ideia. Comece identificando os disjuntores no quadro com etiquetas, indicando qual cômodo ou circuito cada um controla. Isso facilita qualquer reparo futuro e economiza tempo em uma emergência. Também vale evitar benjamins e extensões em excesso, porque ligar vários aparelhos na mesma tomada pode sobrecarregar o circuito e aquecer a fiação.
Outra recomendação importante é conversar com um eletricista sobre o dispositivo DR, sigla para diferencial residual. Esse dispositivo desliga o circuito automaticamente quando detecta uma fuga de corrente, protegendo as pessoas contra choques, principalmente em áreas molhadas, como banheiro, cozinha e lavanderia. Por fim, substitua tomadas que esquentam e observe se o problema se repete no mesmo circuito, porque aquecimento recorrente é sinal de que algo na instalação precisa de atenção.
As tomadas em áreas externas e úmidas, como varandas, quintais, áreas de churrasqueira e lavanderias abertas, merecem cuidado redobrado. Nesses locais, prefira modelos com tampa de proteção contra respingos e chuva, mantenha as tomadas longe de torneiras e ralos e nunca use aparelhos elétricos com as mãos molhadas ou com os pés em piso encharcado. Em casas com crianças pequenas, os protetores de tomada e os modelos com obturador, que só liberam a entrada quando os dois pinos do plugue são inseridos juntos, são uma forma simples e barata de evitar acidentes.
Perguntas frequentes sobre troca de tomada e interruptor
Preciso desligar o disjuntor geral para trocar uma tomada?
Não necessariamente. Basta desligar o disjuntor do circuito da tomada. Se os disjuntores não estiverem identificados, desligue o geral por segurança e sempre confirme a ausência de energia com uma chave teste.
Qual fio é o fase, o neutro e o terra?
Pela norma brasileira, o neutro é azul-claro e o terra é verde ou verde e amarelo; o fase pode ter outras cores, como preto, vermelho ou marrom. Em instalações antigas, as cores podem não seguir a norma, então confirme com a chave teste.
Posso trocar uma tomada de 10A por uma de 20A?
Só se a fiação e o disjuntor do circuito forem adequados para 20A. Sem essa verificação, a troca pode causar superaquecimento. Consulte um eletricista.
O que fazer se a tomada esquenta?
Pare de usá-la, desligue o disjuntor e verifique a peça e os fios. Aquecimento pode indicar mau contato, sobrecarga ou fiação inadequada. Se houver sinais de derretimento, chame um eletricista.
Como saber se o interruptor é simples ou paralelo?
O interruptor simples geralmente tem dois fios; o paralelo, três. Se a mesma lâmpada acende a partir de dois pontos diferentes, os interruptores provavelmente são paralelos.
Conclusão
Trocar tomada e interruptor é um reparo simples e rápido, desde que você respeite as regras de segurança: disjuntor desligado, ausência de energia confirmada com a chave teste, foto da ligação original, fios bem apertados e nenhuma parte de cobre exposta. Com esses cuidados, o serviço leva poucos minutos e resolve problemas que incomodam no dia a dia.
O mais importante, porém, é saber reconhecer o limite do “faça você mesmo”. Se encontrar qualquer sinal de problema na fiação, como fios derretidos, cheiro de queimado ou emendas malfeitas, pare e chame um eletricista. Com eletricidade, a regra do Casa Sem Perrengue é clara: na dúvida, não arrisque.
